Grenzwert

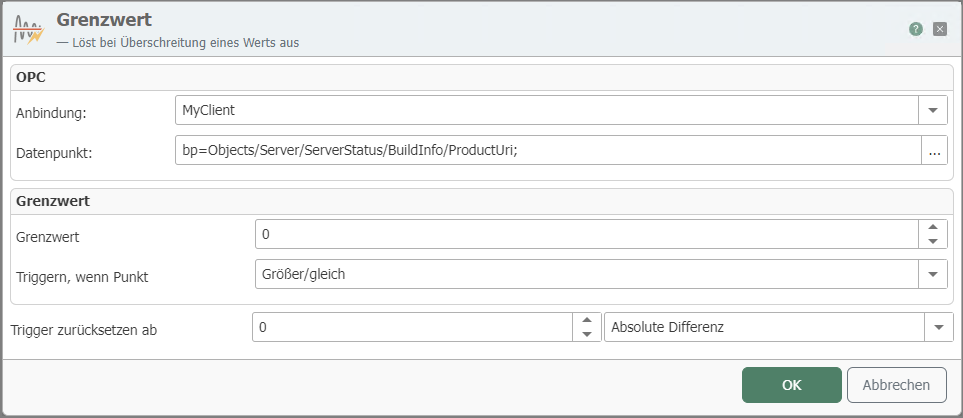

Der Grenzwert-Trigger löst einen Transfer bei Über- oder Unterschreitung eines Grenzwertes (OPC-Item) aus.

Die einzelnen Eigenschaften sind:

Eigenschaft	Beschreibung
Anbindung	OPC-Anbindung, über den der relevante Datenpunkt erreicht wird.
Datenpunkt	OPC-Datenpunkt, dessen Wertüber-/unterschreitung den Transfer auslöst. Über die Schaltfläche „...“ öffnen Sie den Tagbrowser (s. u.) zur interaktiven Auswahl eines Items. Bei OPC-UA-Anbindungen wird die Node-ID im Hintergrund verwaltet.
Grenzwert	Absoluter Wert, bei dessen Über- oder Unterschreitung der Trigger auslöst.
Triggern, wenn Datenpunkt	Gibt an, ob der Trigger bei Grenzwertüber- oder -unterschreitung auslöst.
Hysterese

Hysterese:

Hat der Trigger einmal ausgelöst, kann es je nach Anwendungskontext erwünscht sein, dass der Trigger erst dann erneut auslöst, wenn sich der Wert des OPC-Items wieder vom Grenzwert entfernt hat. In diesem Fall stellen Sie hier die notwendige Differenz zum Grenzwert ein, bei der der Trigger wieder „scharf geschaltet “ wird. Alle Angaben beziehen sich auf den Grenzwert.

Beispiel: Der Grenzwert sei 20 °C, bei Überschreitung wird getriggert. Nun schwanke die Temperatur um die 20-Grad-Marke, was den Trigger etliche Male auslösen würde. Für die Aufzeichnung ist aber nur die erste Überschreitung von Relevanz. Also wird der Hysterese-Wert auf „Trigger zurücksetzen ab 18 Grad absoluter Wert“ eingestellt. Der Trigger löst bei Überschreitung der 20-Grad-Marke einmal aus. Eine weitere Auslösung wird erst erfolgen, wenn die Temperatur einmal unter die 18-Grad-Marke gefallen ist und erneut auf über 20 °C steigt.

Hysterese Optionen:

Eigenschaft	Beschreibung
Trigger zurücksetzen ab % Differenz	Der Trigger löst erst wieder aus, wenn die Wertdifferenz angegebenen Prozentwert überschritten hat.
Trigger zurücksetzen ab absoluter Differenz	Der Trigger löst erst wieder aus, wenn die Wertdifferenz angegebene absolute Differenz überschreitet.
Trigger zurücksetzen ab absoluter Wert	Der Trigger löst erst wieder aus, wenn die Wertdifferenz dem angegebenen Wert entspricht.

tipp

Wenn die Verbindung im Zustand „Off-Limit“ permanent ausgelöst werden soll, setzen Sie den absoluten Hysteresewert auf den maximalen Wert, den das Element annehmen kann. Auf diese Weise wird es im OPC-Router-Zykluszeitintervall ausgelöst, solange es sich im Off-Limit-Zustand befindet. Kombinieren Sie mit einem Datenänderungstrigger, der mit UND verknüpft ist, um nur Datenänderungen oberhalb des Grenzwertes auszulösen. Im obigen Beispiel wird die Temperatur 100 Grad nicht überschreiten. Mit threshold = 20 und trigger reset from 100 absolute value würde der Trigger immer dann auslösen, wenn die Temperatur zwischen 20 und 100 Grad liegt, und zwar im Rhythmus der Zykluszeit des Routers (Einstellungen). Sie könnten dies mit einem UND-Trigger für Datenänderungen einschränken, um nur Datenänderungen oberhalb des Schwellenwerts aufzuzeichnen.

Datachange- und Grenzwert-Trigger für analoge Werte

Datachange- und Grenzwert-Trigger setzen Sie ein, wenn Sie einen einzelnen analogen Wert übertragen möchten. Trigger-Item und Transfer-Item sind identisch. Die Übertragung setzt unmittelbar nach Eintreten der Trigger-Bedingung ein. Enthält das OPC-Transferobjekt weitere zu übertragende Items, kann es daher vorkommen, dass Werte übertragen werden, die inhaltlich nicht zusammengehören.
