IDoc-Trigger
Der IDoc-Trigger wird verwendet, wenn der OPC Router IDocs vom SAP®-System empfangen soll. Das SAP®-System löst über den IDoc-Trigger den Datentransfer aus. Die SAP®-seitige Konfiguration wird hier nur in groben Zügen erläutert; ziehen Sie für Details die SAP®-Dokumentation hinzu.
Dialogübersicht

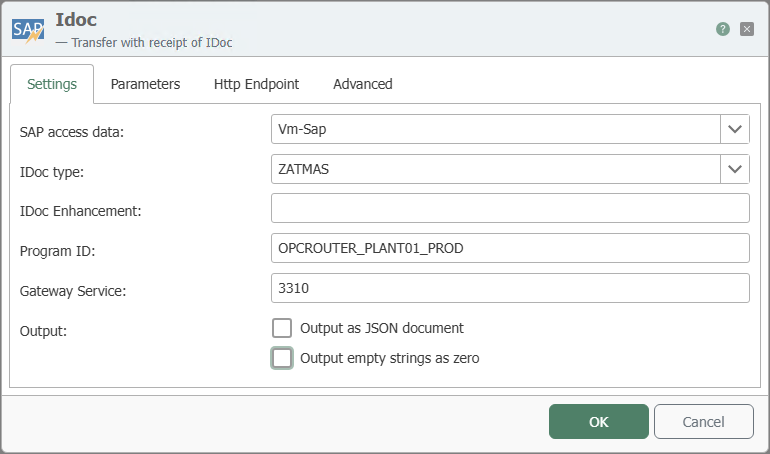

Der Screenshot zeigt die Auswahl der SAP®-Anbindung und des IDoc-Typs sowie die Konfiguration von Programm-ID, Gateway-Service und Parametern.
Einstellungen
| Eigenschaft | Beschreibung |
|---|---|
| SAP-Anbindung | Hier stehen alle im Bereich Plug-ins erstellten SAP®-Anbindungen zur Auswahl. Sollte die gewünschte Anbindung noch nicht vorhanden sein, können Sie diese im Plug-ins-Bereich als SAP®-Anbindung bereitstellen. |
| IDoc-Typ | IDoc-Typ, bei dessen Versand der Trigger auslöst. Zweckmäßigerweise identisch mit dem im IDoc-Transferobjekt eingestellten Typ. |
| IDoc-Erweiterung | Klassenerweiterung der IDocs. |
| Programm-ID | Vom SAP®-System für den Aufruf der Destination verwendete Programm-ID, identisch mit der Programm-ID der Transaktion SM59. |
| Gateway-Service | Gateway-Service des SAP®-Systems. |
| Ausgabe | Ausgabe als JSON-Dokument: stellt das empfangene IDoc als JSON-Dokument bereit. Leere Zeichenfolgen als Null ausgeben: gibt leere Zeichenfolgen als Null aus. |
Parameter
| Eigenschaft | Beschreibung |
|---|---|
| Verfügbare Parameter | Wählen Sie die benötigten Parameter aus, indem Sie die entsprechenden Häkchen setzen. Sie können auch ganze Kategorien übernehmen. |
| JSON-Format kopieren | Kopiert ein JSON-Dokument in die Zwischenablage, dessen Struktur dem Funktionsaufruf entspricht. |
Wichtig: Die Programm-ID wird zeichengenau (unter Beachtung der Groß-/Kleinschreibung) ausgewertet und muss exakt mit dem Eintrag in der SAP®-Transaktion SM59 übereinstimmen. Großschreibung ist üblich und empfohlen, aber nicht zwingend. Die Kombination von Host (SAP-Anbindung), Gateway und Programm-ID muss eindeutig sein. Die Programm-ID selbst kann ab Version 3.1.1.5 mehrfach verwendet werden – aber nur mit verschiedenen Gateways/Hosts.
Wichtig: Wenn ein IDoc im SAP®-System aktualisiert oder verändert wird, muss auch der Trigger an das neue IDoc angepasst werden.
HTTP-Endpunkt

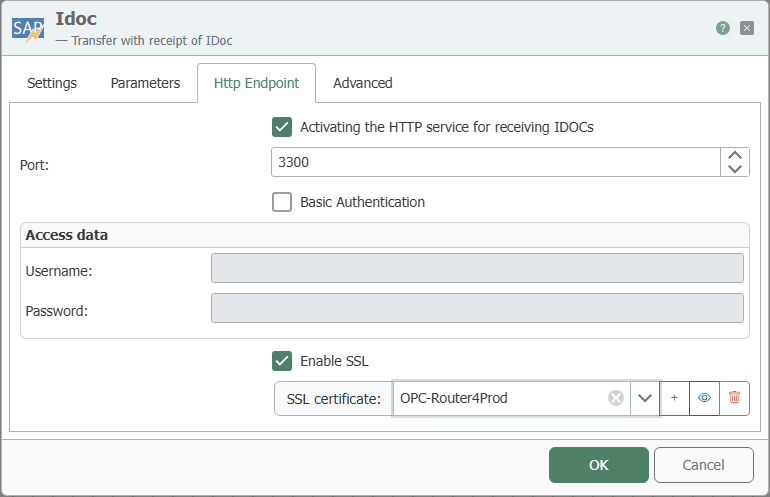

Über die Registerkarte „HTTP-Endpunkt“ kann der OPC Router IDocs zusätzlich über einen HTTP- beziehungsweise HTTPS-Endpunkt empfangen.
| Eigenschaft | Beschreibung |
|---|---|
| HTTP-Dienst für den Empfang von IDocs aktivieren | Aktiviert den HTTP-Endpunkt, über den IDocs empfangen werden. |
| Port | Port, unter dem der HTTP-Endpunkt erreichbar ist. |
| Basic Authentication | Wenn aktiviert, ist für den Zugriff eine Anmeldung mit Benutzername und Passwort erforderlich. |
| Benutzername / Passwort | Zugangsdaten für die Basic Authentication. |
| SSL aktivieren | Stellt den Endpunkt über HTTPS bereit und verschlüsselt die Übertragung. |
| SSL-Zertifikat | Zertifikat, das für die HTTPS-Verbindung verwendet wird. |
Erweitert

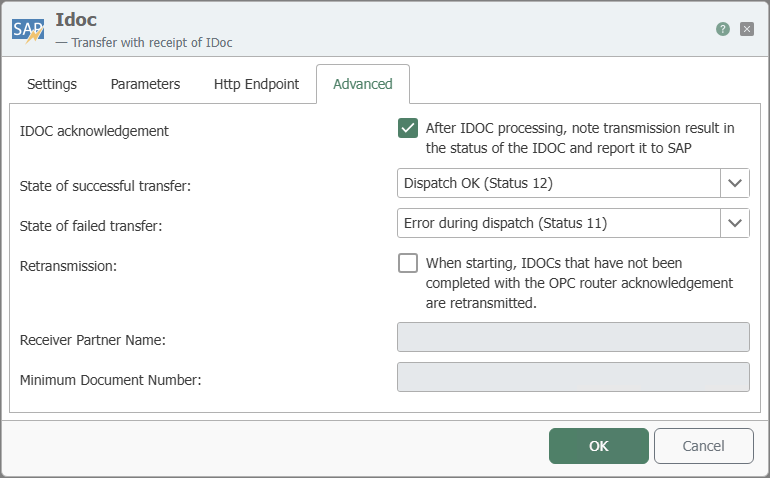

Über die Registerkarte „Erweitert“ steuern Sie die Statusrückmeldung empfangener IDocs an das SAP®-System.
| Eigenschaft | Beschreibung |
|---|---|
| IDoc-Quittierung | Wenn aktiviert, vermerkt der OPC Router nach der Verarbeitung das Übertragungsergebnis im Status des IDocs und meldet es an das SAP®-System zurück. |
| Status bei erfolgreichem Transfer | IDoc-Status, der bei erfolgreicher Verarbeitung gesetzt wird, zum Beispiel Dispatch OK (Status 12). |
| Status bei fehlgeschlagenem Transfer | IDoc-Status, der bei fehlgeschlagener Verarbeitung gesetzt wird, zum Beispiel Error during dispatch (Status 11). |
| Erneutes Senden | Wenn aktiviert, werden beim Start IDocs erneut übertragen, die noch nicht mit der Quittierung des OPC Routers abgeschlossen wurden. |
| Empfänger-Partnername | Partnername, für den die Statusrückmeldung gilt. |
| Minimale Belegnummer | Niedrigste IDoc-Belegnummer, ab der die Statusrückmeldung beziehungsweise das erneute Senden berücksichtigt wird. |
Beispiel
Einstellungen am IDoc-Trigger:
| Eigenschaft | Konfiguration |
|---|---|
| SAP-Anbindung | <SAP-Anbindung>, über die die relevante Funktion erreicht wird. |
| IDoc-Typ | PRODUCTIONORDER |
| Programm-ID | INRAYTRIGGER |
| Gateway-Service | Gateway-Service des SAP®-Systems, zum Beispiel 3302 |
Logisches System in der SAP®-Transaktion BD54:
| Eigenschaft | Konfiguration |
|---|---|
| LogSystem | OPCRIDOC01 |
| Bezeichnung | OPC Router mit IDoc-Listener |
Korrespondierende SAP®-Einstellungen, SM59:
| Eigenschaft | Konfiguration |
|---|---|
| Destination | OPCROUTER |
| Verbindungstyp | T TCP/IP |
| Aktivierungsart | Registriertes Serverprogramm |
| Programm-ID | INRAYTRIGGER |
| Gateway-Host | (kein Eintrag!) |
| Gateway-Service | (kein Eintrag!) |
Port in der SAP®-Transaktion WE21:
| Eigenschaft | Konfiguration |
|---|---|
| (Typ) | Transaktionaler RFC |
| Port | zum Beispiel IDOCPORT |
| Version | (passende IDoc-Version wählen) |
| RFC-Destination | OPCROUTER |
Partnervereinbarung in der WE20:
| Eigenschaft | Konfiguration |
|---|---|
| (Partnerart) | LS (Logisches System) |
| Partnernummer | OPCRIDOC01 |
Ausgabeparameter in der WE20:
| Eigenschaft | Konfiguration |
|---|---|
| Empfängerport | IDOCPORT |
| Ausgabemodus | IDoc sofort übergeben |
| IDoc-Typ/Basistyp | PRODUCTIONORDER |
| Syntaxprüfung | (aktiviert) |
Zum manuellen Test kann über die WE19 ein IDoc unter Angabe von Partnernummer und Port versendet werden. Aktivieren Sie dabei „IDoc-Ausgangsverarbeitung sofort starten“. Fehler lassen sich in der WE07 einsehen. Die in SAP® aufzurufende Funktion heißt IDOC_INBOUND_ASYNCHRONOS (ab 4.0) beziehungsweise INBOUND_IDOC_PROCESS (3.x).
