Statusanzeige

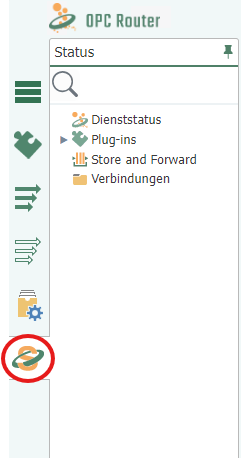

In der Snap-in Leiste befindet sich der Button für den Status-Bereich.
Nach Klick auf den Button und einem Flow öffnet sich dafür das Statusfenster:
Links steht der Statusbaum mit vier Wurzelknoten: „OPC Router Dienststatus“, Plug-ins, Store and Forward und Flows. Ein Klick auf einen Knoten öffnet das zugehörige Dashboard rechts.
Die drei Dashboards
- Dienststatus – beantwortet, wie das System als Ganzes läuft: die Karten System-Informationen, Systemlast und Durchschnittliche Cycle time, dazu Performance-, Timing- und Ressourcenwerte sowie das Ereignisprotokoll, jeweils für ein wählbares Zeitfenster.
- Plug-in-Status – beantwortet, wie eine einzelne Plug-in-Instanz arbeitet: Nutzungs- und Zeitmetriken, Monatsstatistik, Anteile der Flow-Zustände und das Ereignisprotokoll der Instanz.
- Flow-Status – beantwortet, was ein Flow gerade tut: Statuschart mit farbigen Transferpunkten, Live-Ausführungsstatus und die Eskalationsstufen der Statusaufzeichnung.
Farben im Statusbaum
Jeder Flow- und Plug-in-Knoten trägt einen farbigen Punkt, der den zuletzt gemeldeten Zustand anzeigt.
| Farbe | Zustand |
|---|---|
| Grün | Ok |
| Gelb | Warnung; ebenso „Abgebrochen“, „Initialisierung“, „Starten“ und ein deaktiviertes Plug-in |
| Rot | Fehler – im Plug-in, bei der Trigger-Überprüfung, im Trigger-Status oder in der Trigger-Konfiguration – sowie eine fehlende oder ungültige Lizenz |
| Blau | Standby (das System arbeitet als Sekundärsystem der Redundanz) |
| Grau | Heruntergefahren, gestoppt, wartende Transfers in der Warteschlange, verlorener Heartbeat und jeder Zustand, den der Router nicht zuordnen kann |
Ein Plug-in, das noch nicht initialisiert wurde, trägt gar keinen Punkt. Läuft gerade ein Transfer, pulsiert der Punkt des Flows in der Farbe des laufenden Transfers.
Der Knoten Store and Forward färbt sich nicht nach dem Zustand der Einträge: Er zählt je Plug-in die anstehenden Einträge. Den Zustand der einzelnen Einträge – Kein Status, Ok, Abgebrochen, Fehler, Anstehend, Weitergeleitet, Verworfen – zeigt die Spalte Status der Store-and-Forward-Verwaltung; „Eingereiht“ und „Wiederholung“ in der Spalte Priorität beschreiben die Weiterleitungsreihenfolge, keinen Zustand.
Das Gantt-Statusband unter dem Statuschart folgt einer eigenen Zuordnung und stimmt nicht überall mit dem Baum überein: Dort erscheinen „Heruntergefahren“ und ein deaktiviertes Plug-in rot, „Starten“ und „Prüfen“ orange. Im Baum sind dieselben Zustände grau beziehungsweise gelb.
