Dienststatus

Der Knoten „OPC Router Dienststatus“ ganz oben im Statusbaum öffnet das Dashboard des Dienstes. Es beantwortet, wie das System als Ganzes läuft: Die drei Karten oben zeigen den aktuellen Zustand, die Abschnitte darunter den Verlauf über ein wählbares Zeitfenster.

Zeitfenster

Oben rechts wählen Sie, aus welchem Zeitraum die Verlaufsdaten stammen. Die Auswahl gilt für alle Diagramme der Seite.

Option	Beschreibung
„Auto (Vergangene 15 Minuten)“	Standardwert; zeigt die letzten 15 Minuten
„Vergangene 30 Minuten“	-
„Vergangene Stunde“	-
„Vergangene 3 Stunden“	-
„Vergangene 6 Stunden“	-
„Vergangene 12 Stunden“	-
„Vergangene 1 Tag“	-
„Vergangene 2 Tage“	-
„Vergangene 1 Woche“	-
„Vergangene 4 Wochen“	-

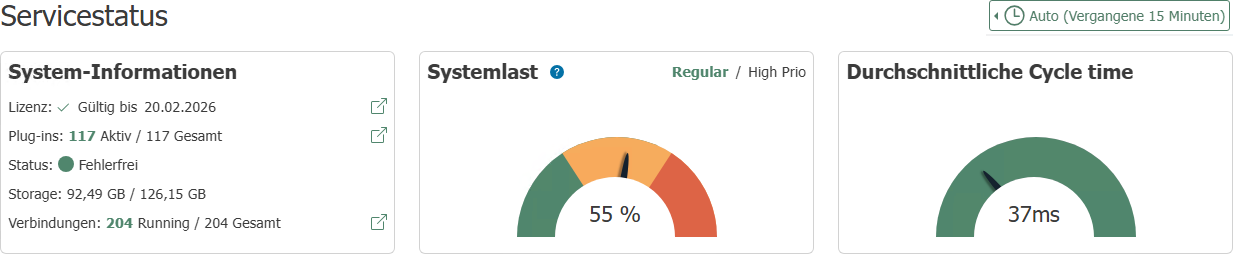

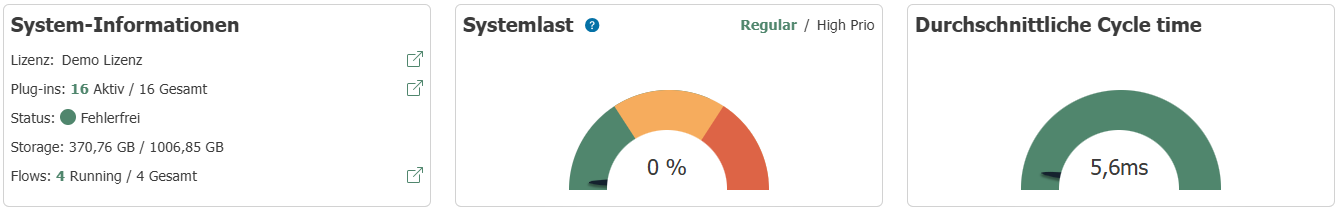

Die drei Karten

Die Karten zeigen den aktuellen Zustand ohne historischen Verlauf und sind daher vom gewählten Zeitfenster unabhängig.

System-Informationen

Die Karte „System-Informationen“ fasst zusammen, womit der Dienst gerade arbeitet.

Zeile	Beschreibung
Lizenz	Die aktive Lizenz, zum Beispiel eine Demo-Lizenz
Plug-ins	Anzahl aktiver und insgesamt konfigurierter Plug-ins; das Symbol daneben öffnet die Plug-in-Übersicht
Status	Gesamtzustand aller Subsysteme, farblich markiert
Storage	Belegter und insgesamt verfügbarer Festplattenspeicher des Anwendungsverzeichnisses
Flows	Anzahl laufender und konfigurierter Flows; das Symbol daneben öffnet die Flow-Übersicht

Systemlast

Die Karte „Systemlast“ zeigt die Backpressure des Transfer-Managers als Zeigertacho (0–100 %). Über den Umschalter daneben wählen Sie, welche Worker-Gruppe angezeigt wird: Regular für die normalen und niedrig priorisierten Worker, High Prio für die hochpriorisierten.

Was bedeutet Backpressure?

Backpressure gibt an, wie viele Transfer-Anforderungen nicht sofort verarbeitet werden konnten und zwischengespeichert wurden. Ein dauerhaft hoher Wert deutet auf einen Engpass im Transfer-Manager hin und kann auf eine zu hohe Flow-Last oder zu wenige Worker-Threads hinweisen.

Durchschnittliche Cycle time

Die Karte „Durchschnittliche Cycle time“ zeigt die durchschnittliche Bearbeitungszeit pro Item des Transfer-Managers in Millisekunden. Der Wert wird im Verhältnis zur konfigurierten Zykluszeit dargestellt.

---

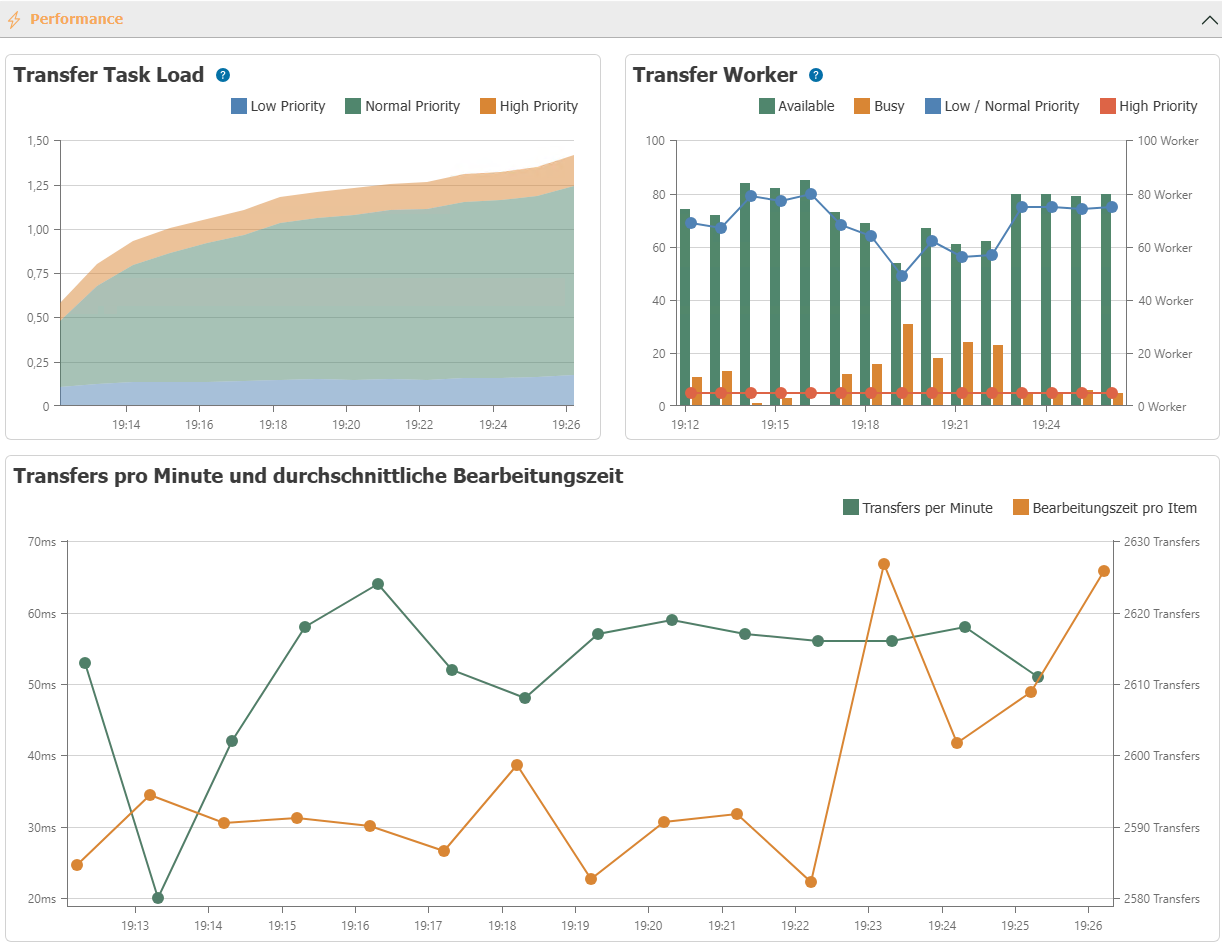

Performance

Der Abschnitt zeigt die Auslastung des Transfer-Managers im gewählten Zeitfenster:

• Transfer Task Load – wie sehr der OPC Router, gruppiert nach Flow-Prioritäten, ausgelastet ist.
• Transfer Worker – wie viele Transfer Worker welcher Priorität aktiv, verfügbar oder beschäftigt sind.
• „Transfers pro Minute und durchschnittliche Bearbeitungszeit“ – wie viele Transfers durchgeführt werden und wie hoch die Bearbeitungszeit für einzelne Items ist.

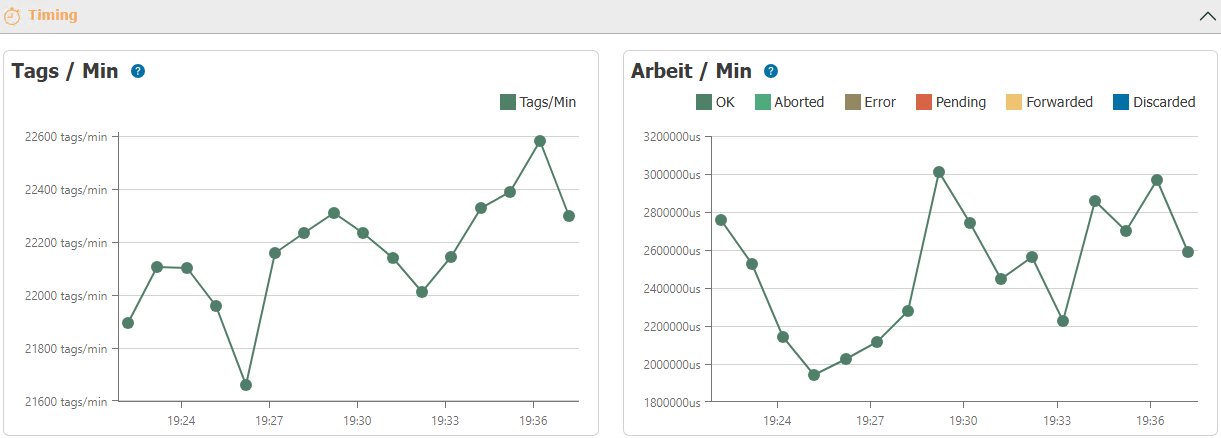

Timing

Der Abschnitt zeigt den Durchsatz des Transfer-Managers:

• Tags / Min – wie viele Operationen der Transfer-Manager pro Minute durchführt.
• „Arbeit / Min“ – wie lange der Transfer-Manager für die Operationen, gruppiert nach dem Endergebnis, gebraucht hat.

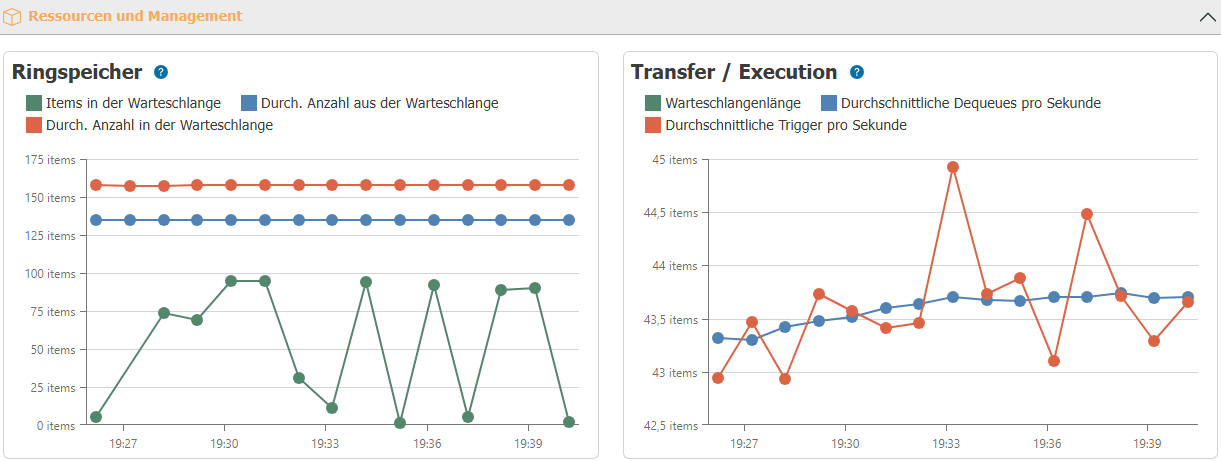

Ressourcen und Management

Der Abschnitt zeigt den Zustand des Ringspeichers, in dem die Statusdaten zwischengehalten werden:

• „Ringspeicher“ – wie viele Elemente sich im Ringspeicher befinden.
• Transfer / Execution – wie viele Elemente durchschnittlich hinzugefügt und wieder entnommen werden.

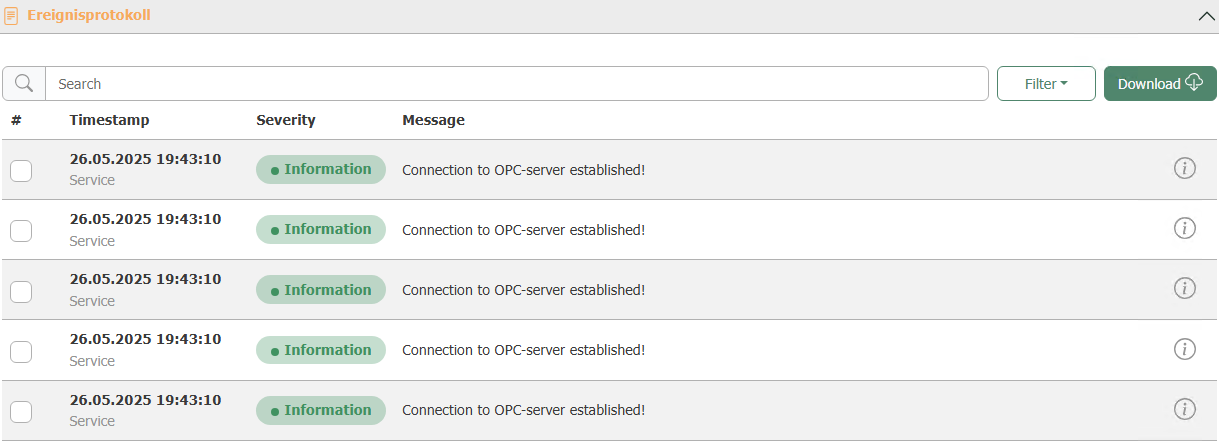

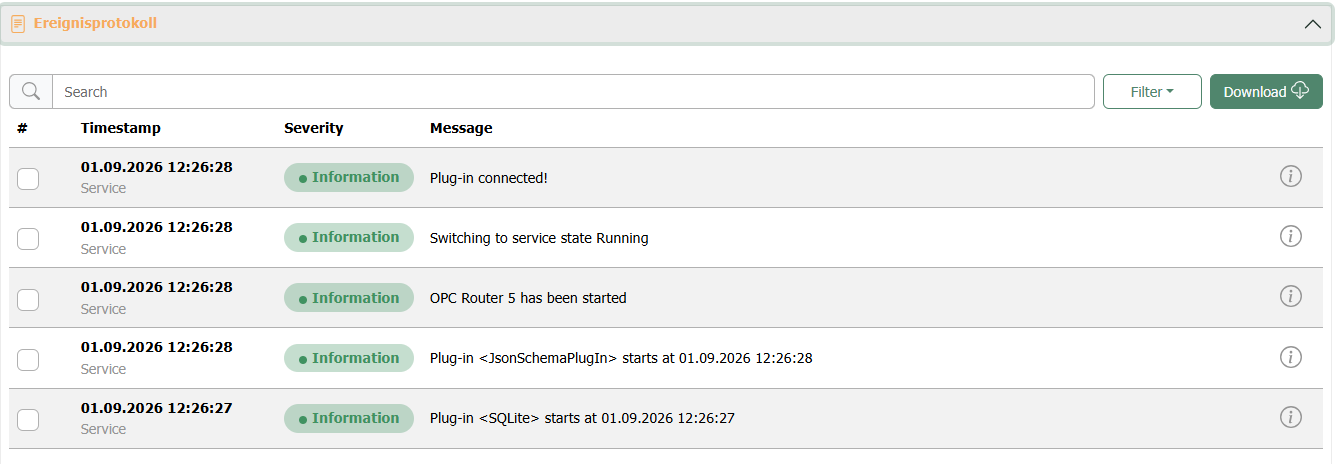

Ereignisprotokoll

Der Abschnitt „Ereignisprotokoll“ listet die Meldungen des Dienstes mit laufender Nummer, Zeitstempel, Schweregrad und Meldungstext.

• Das Suchfeld durchsucht die Meldungen als Freitext.
• Über „Filter“ schränken Sie auf die Schweregrade „Information“, „Warnung“, „Fehler“ und „Kritisch“ ein.
• Über Download exportieren Sie die angezeigten Einträge als Excel-Datei.

hinweis

Das Ereignisprotokoll kommt aus der Status-Datenbank, nicht aus den Logdateien des Dienstes. Es reicht nur so weit zurück, wie es die Vorhaltezeit für Ereignisse in den Einstellungen zulässt, und es enthält nicht jede Zeile, die in eine Logdatei geschrieben wird. Die Logdateien laden Sie getrennt herunter – siehe Logdateien und Ereignisprotokoll.
